Precision Strike Payload Showcase

攻坚利刃:
导弹载荷与巡飞弹数字化研制实录

面对高动态、强冲击的试验需求,本军事模型厂家攻克了弹载设备精密集成与折叠机构可靠性难题。从只有照片的逆向还原,到支持 1:1 发射筒适配的实物载体。我们为多家军事模型公司提供了包含红外导引头模拟、弹载内埋结构及数字化隐身涂装在内的全系统解决方案。

±0.02mm
气动型面公差
0.1s
折叠翼弹开响应
Ra 0.4
整流罩光学抛光

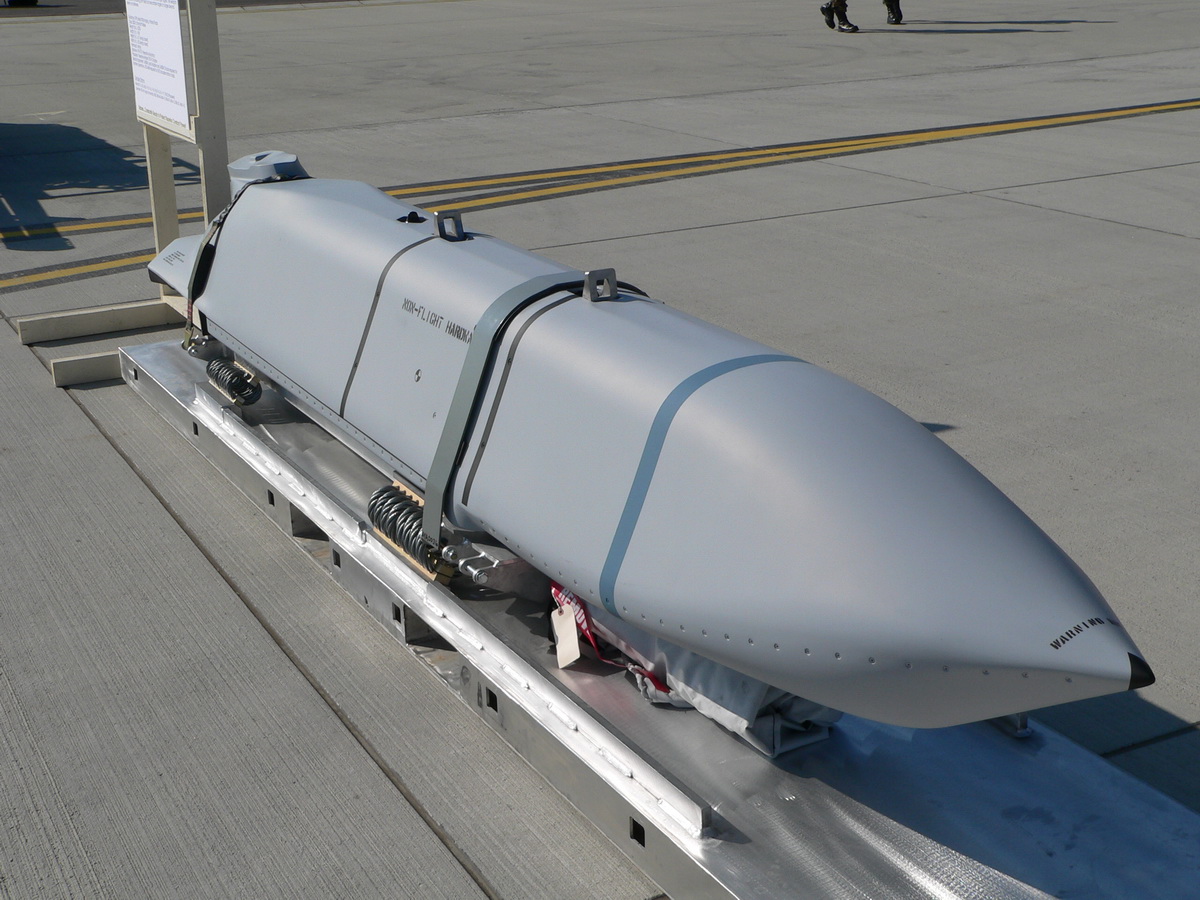

导弹样机研制全记录

导引头红外罩透明工艺

采用高精度光固化(SLA)及真空复材翻制技术。针对红外导引头罩进行Ra 0.4级纳米抛光,透光率符合物理探测实验标准。作为专业军事模型厂家,我们解决了曲面畸变控制难题。

弹载弹簧联动折叠机构

为巡飞弹及筒射导弹配套高可靠性折叠翼。利用航空铝整体铣削+高强弹簧锁位机构,确保样机在出筒瞬间完成展开动作,且锁位刚度通过 15G 以上冲击载荷测试。

内埋战斗部与电子舱重构

针对“仅有影像资料”的逆向需求。通过图片还原建模技术,补全弹体内部的电池舱、载荷舱及舵机联动布局。为军事模型公司提供可拆卸、可维护的模块化样机结构。

发射箱/筒适配性数字化匹配

每一台样机出厂前,均通过海克斯康数字化扫描,确保其与发射筒内壁的配合间隙精确到 0.1mm 级。有效避免试验中因样机尺寸公差导致的卡滞或气动不稳。

折叠翼细节
LOG_01: 巡飞弹折叠翼联动机构检测

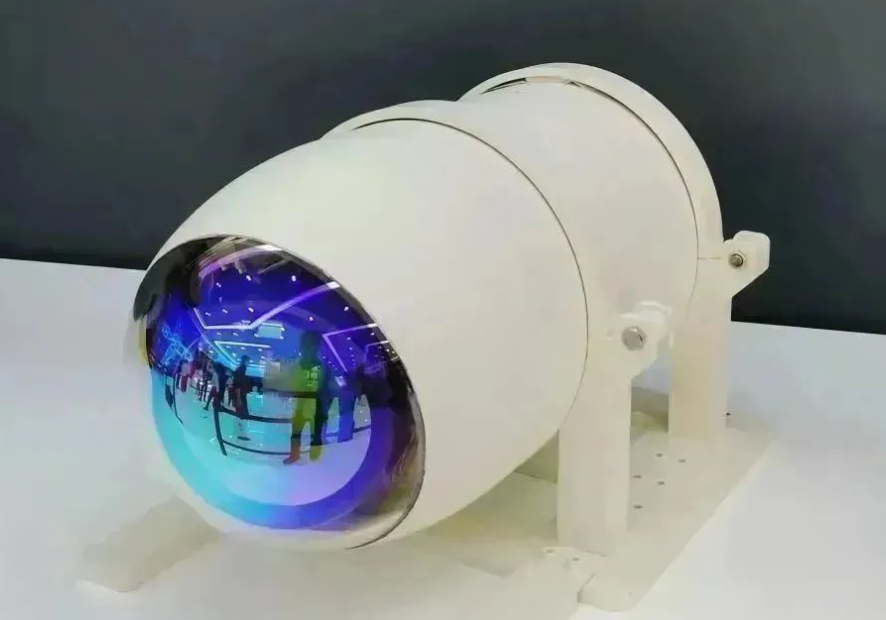

导引头特写
LOG_02: 红外整流罩 Ra 0.4 级镜面处理

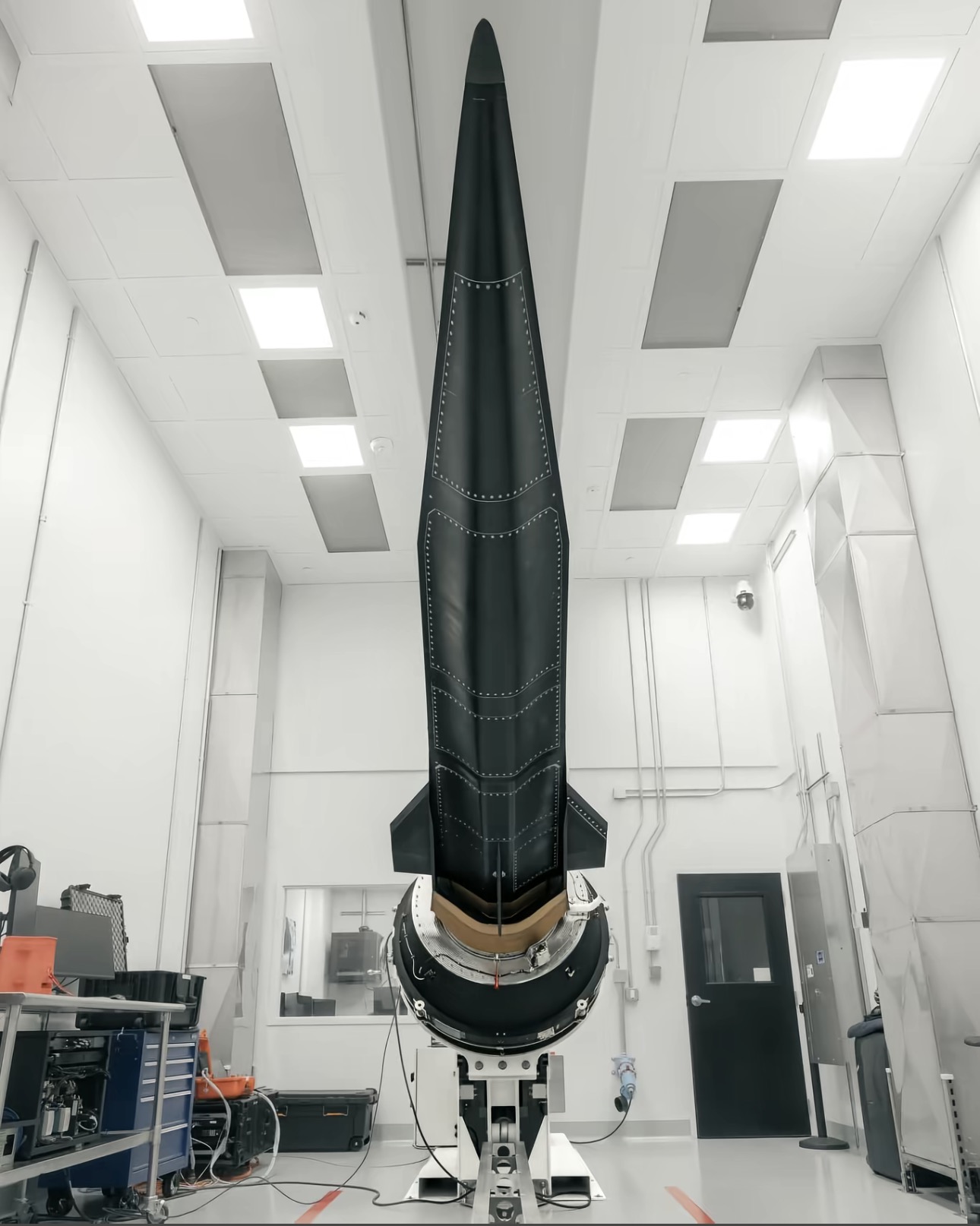

内埋骨架
LOG_03: 弹载设备舱铝合金整体铣削骨架

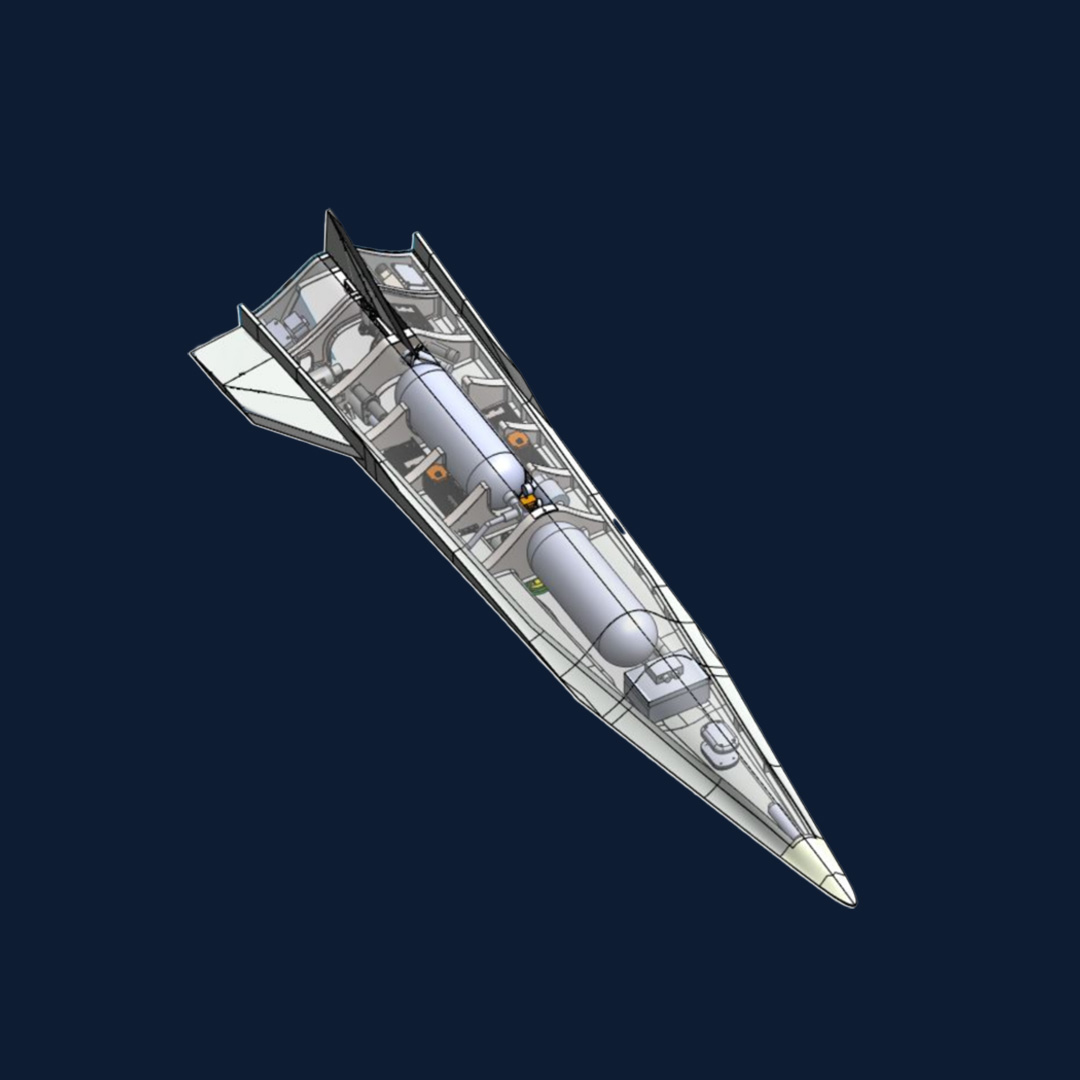

导弹数字化检测
LOG_04: 弹体外形字化核验
巡飞弹批量交付
LOG_05: 巡飞弹集群样机一致性验收
风洞模型
LOG_06: 亚/跨音速导弹风洞测力模型

MISSILE-PAYLOAD 研制标准

验收项 西部制造标准 (Missile Grade) 交付支撑
气动型面相似度 RMS 误差 ≤ 0.08mm;全量数字化扫描覆盖 三维扫描对标云图
折叠机构可靠性 展开角度偏差 ≤ 0.1°;锁位力矩 ≥ 15Nm 运动机构标定数据单
导引头透光度 整流罩 Ra ≤ 0.4;材料无条纹、无气泡 光学性能质保书
合规交付 二级保密受控环境;合同/发票/销毁记录三位一体 13% 增值税专用发票
